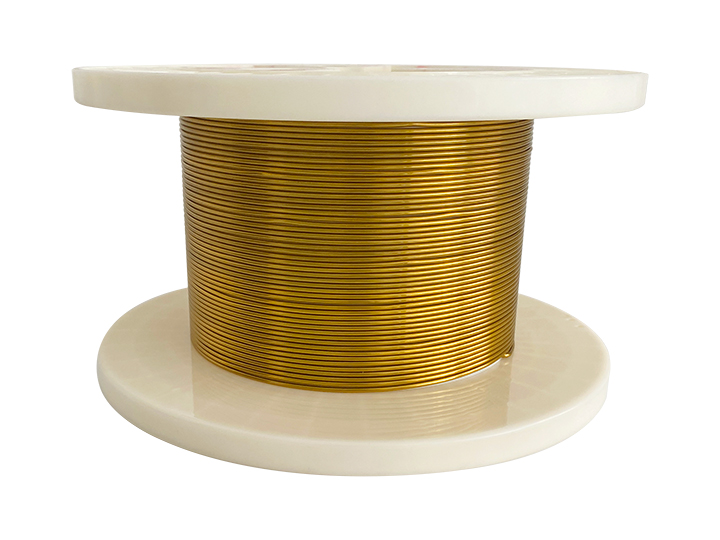

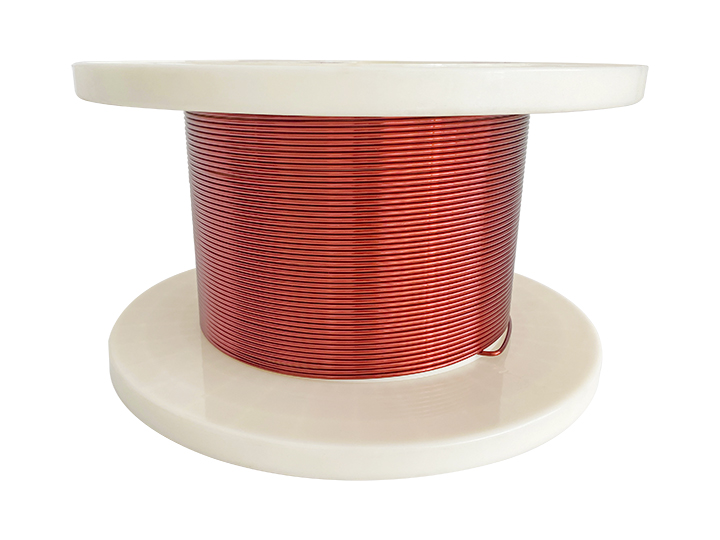

漆包圓線

漆包圓線是繞組線的主要品種之一，由導體和絕緣兩部分組成，導體經拉絲退火后，再經過多次涂漆，烘焙而成。相比于漆包扁線，漆包圓線的制造工藝相對簡單，質量穩定。其絕緣配方多變，產品種類眾多，適合大批量生產。

+86 0510 80751780

詳情介紹

產品介紹

漆包圓線是繞組線的主要品種之一，應用于配電變壓器、發電機、電感線圈繞組及各種電氣設備中。
為提高頻電機、變頻電機及牽引電機繞組的耐電暈能力、耐沖擊電壓能力，可選用耐電暈漆包圓線。

產品特性

? 絕緣層薄
? 耐電壓高
? 柔韌性好
? 表面光潔

技術參數

導體規格范圍：
? 銅圓線導體尺寸：直徑0.10～5.00mm
? 鋁圓線導體尺寸：直徑1.00～5.00mm
? 漆膜厚度：薄漆膜、厚漆膜或加厚漆膜

產品類型

? 熱級120 縮醛漆包圓線
? 熱級155/180 改性聚酯/聚酯亞胺漆包圓線
? 熱級200 聚酯亞胺/聚酰胺酰亞胺漆包圓線
? 熱級220 聚酰胺酰亞胺漆包圓線
? 熱級240 芳族聚酰亞胺漆包圓線
? 熱級200/220 耐電暈漆包圓線

規格說明書

導體標稱直徑（mm） Nominal diameter of conductor	導體公差（mm） Tolerance	雙邊最小漆膜厚度（mm） Min coating thickness 2 sides			最大外徑尺寸（mm） Max overall diameter
導體標稱直徑（mm） Nominal diameter of conductor	導體公差（mm） Tolerance	1級	2級	3級	1級	2級	3級
0.500	0.005	0.024	0.045	0.067	0.544	0.566	0.587
0.530	0.006	0.025	0.047	0.071	0.576	0.600	0.623
0.600	0.006	0.027	0.005	0.075	0.649	0.674	0.698
0.630	0.006	0.027	0.005	0.075	0.679	0.704	0.728
0.670	0.007	0.028	0.053	0.080	0.722	0.749	0.774
0.710	0.007	0.028	0.053	0.080	0.762	0.789	0.814
0.750	0.008	0.030	0.056	0.085	0.805	0.834	0.861
0.800	0.008	0.030	0.056	0.085	0.855	0.884	0.911
0.850	0.009	0.032	0.060	0.090	0.909	0.939	0.968
0.900	0.009	0.032	0.060	0.090	0.959	0.989	1.018
0.950	0.010	0.034	0.063	0.095	1.012	1.044	1.074
1.000	0.010	0.034	0.063	0.095	1.062	1.094	1.124
1.060	0.010	0.034	0.065	0.098	1.124	1.157	1.188
1.120	0.011	0.034	0.065	0.098	1.184	1.217	1.248
1.180	0.012	0.035	0.067	0.100	1.246	1.279	1.311
1.250	0.013	0.035	0.067	0.100	1.316	1.349	1.381
1.320	0.013	0.036	0.069	0.103	1.388	1.422	1.455
1,400	0.014	0.036	0.069	0.103	1.468	1.502	1.535
1.500	0.015	0.038	0.071	0.107	1.570	1.606	1.640
1.600	0.016	0.038	0.074	0.107	1.670	1.706	1.740
1.700	0.017	0.039	0.073	0.110	1.772	1.809	1.844
1.800	0.018	0.039	0.073	0.110	1.872	1.909	1.944
1.900	0.019	0.040	0.075	0.113	1.974	2.012	2.048
2.000	0.020	0.040	0.075	0.113	2.074	2.112	2.148
2.120	0.021	0.041	0.077	0.116	2.196	2.235	2.272
2.240	0.022	0.041	0.077	0.116	2.316	2.355	2.392
2.360	0.024	0.042	0.079	0.119	2.438	2.478	2.516
2.500	0.025	0.042	0.079	0.119	2.578	2.618	2.656
2.650	0.027	0.043	0.081	0.123	2.730	2.772	2.811
2.800	0.028	0.043	0.081	0.122	2.880	2.922	2.961
3.000	0.030	0.045	0.084	0.127	3.083	3.126	3.166
3.150	0.032	0.045	0.084	0.177	3.233	3.276	3.316
3.350	0.034	0.046	0.086	0.130	3.435	3.479	3.521
3.550	0.036	0.046	0.086	0.130	3.635	3.679	3.721
3.750	0.038	0.047	0.089	0.134	3.838	3.883	3.926
4.000	0.040	0.047	0.089	0.134	4.088	4.133	4.176
4.250	0.043	0.049	0.092	0.138	4.341	4.387	4.431
4.500	0.045	0.049	0.092	0.138	4.591	4.637	4.681
4.750	0.048	0.050	0.094	0.142	4.843	4.891	4.936
5.000	0.050	0.050	0.094	0.142	5.093	5.141	5.186

注1：需要規定最小外徑時，以最小漆膜厚度來計算
注2：對于導體標稱直徑的中間尺寸，應取下一個導體標稱直徑對應的最小漆膜厚度。

漆包鋁圓線規格說明書

導體標稱直徑(mm) Nominal diameter of conductor	導體公差 (±mm) Tolerance	雙邊最小漆膜厚度(mm) Min coating thickness 2 sides			最大外徑尺寸(mm) Max overall diameter
導體標稱直徑(mm) Nominal diameter of conductor	導體公差 (±mm) Tolerance	1級	2級	3級	1級	2級	3級
0.100	0.003	0.008	0.016	0.023	0.117	0.125	0.132
0.112	0.003	0.009	0.017	0.026	0.130	0.139	0.147
0.125	0.003	0.010	0.019	0.028	0.144	0.154	0.163
0.140	0.003	0.011	0.021	0.030	0.160	0.171	0.181
0.160	0.003	0.012	0.023	0.033	0.182	0.194	0.205
0.180	0.003	0.013	0.025	0.036	0.204	0.217	0.229
0.200	0.003	0.014	0.027	0.039	0.226	0.239	0.252
0.224	0.003	0.015	0.029	0.043	0.252	0.266	0.280
0.250	0.004	0.017	0.032	0.048	0.281	0.297	0.312
0.280	0.004	0.018	0.033	0.050	0.312	0.329	0.345
0.315	0.004	0.019	0.035	0.053	0.349	0.367	0.384
0.355	0.004	0.020	0.038	0.057	0.392	0.411	0.428
0.400	0.005	0.021	0.040	0.060	0.439	0.459	0.478
0.450	0.005	0.022	0.042	0.064	0.491	0.513	0.533
0.500	0.005	0.024	0.045	0.067	0.544	0.566	0.587
0.500	0.005	0.024	0.045	0.067	0.544	0.566	0.587
0.530	0.006	0.025	0.047	0.071	0.576	0.600	0.623
0.600	0.006	0.027	0.005	0.075	0.649	0.674	0.698
0.630	0.006	0.027	0.005	0.075	0.679	0.704	0.728
0.670	0.007	0.028	0.053	0.080	0.722	0.749	0.774
0.710	0.007	0.028	0.053	0.080	0.762	0.789	0.814
0.750	0.008	0.030	0.056	0.085	0.805	0.834	0.861
0.800	0.008	0.030	0.056	0.085	0.855	0.884	0.911
0.850	0.009	0.032	0.060	0.090	0.909	0.939	0.968
0.900	0.009	0.032	0.060	0.090	0.959	0.989	1.018
0.950	0.010	0.034	0.063	0.095	1.012	1.044	1.074
1.000	0.010	0.034	0.063	0.095	1.062	1.094	1.124
1.060	0.010	0.034	0.065	0.098	1.124	1.157	1.188
1.120	0.011	0.034	0.065	0.098	1.184	1.217	1.248
1.180	0.012	0.035	0.067	0.100	1.246	1.279	1.311
1.250	0.013	0.035	0.067	0.100	1.316	1.349	1.381
1.320	0.013	0.036	0.069	0.103	1.388	1.422	1.455
1.400	0.014	0.036	0.069	0.103	1.468	1.502	1.535
1.500	0.015	0.038	0.071	0.107	1.570	1.606	1.640
1.600	0.016	0.038	0.074	0.107	1.670	1.706	1.740
1.700	0.017	0.039	0.073	0.110	1.772	1.809	1.844
1.800	0.018	0.039	0.073	0.110	1.872	1.909	1.944
1.900	0.019	0.040	0.075	0.113	1.974	2.012	2.048
2.000	0.020	0.040	0.075	0.113	2.074	2.112	2.148
2.120	0.021	0.041	0.077	0.116	2.196	2.235	2.272
2.240	0.022	0.041	0.077	0.116	2.316	2.355	2.392
2.360	0.024	0.042	0.079	0.119	2.438	2.478	2.516
2.500	0.025	0.042	0.079	0.119	2.578	2.618	2.656
2.650	0.027	0.043	0.081	0.123	2.730	2.772	2.811
2.800	0.028	0.043	0.081	0.122	2.880	2.922	2.961
3.000	0.030	0.045	0.084	0.127	3.083	3.126	3.166
3.150	0.032	0.045	0.084	0.177	3.233	3.276	3.316
3.350	0.034	0.046	0.086	0.130	3.435	3.479	3.521
3.550	0.036	0.046	0.086	0.130	3.635	3.679	3.721
3.750	0.038	0.047	0.089	0.134	3.838	3.883	3.926
4.000	0.040	0.047	0.089	0.134	4.088	4.133	4.176
4.250	0.043	0.049	0.092	0.138	4.341	4.387	4.431
4.500	0.045	0.049	0.092	0.138	4.591	4.637	4.681
4.750	0.048	0.050	0.094	0.142	4.843	4.891	4.936
5.000	0.050	0.050	0.094	0.142	5.093	5.141	5.186

注1：需要規定最小外徑時，以最小漆膜厚度來計算
注2：對于導體標稱直徑的中間尺寸，應取下一個導體標稱直徑對應的最小漆膜厚度。
